华拓超声波熔接机各个功能详细介绍【2017年最新整理】
来源:超声波焊接机 发布时间:2017-06-21 15:55 点击:
华拓超声波熔接机又称为:超声波塑料焊接机,超音波熔接机,超声波塑焊机,超声波塑胶焊接机,超声波塑胶熔接机...等。
超声波熔接机是由备个电子元件组装而成的,每个功能键都有着它重要的作用,缺一不可。产品在使用超声波焊接过程中,超声波熔接机每个功能的作用和设置是每个生产线技术人员需要了解的,有时焊接产品效果不达标不是超声波熔接机机身的问题,而是对超声波熔接机的每个功能了解清楚而造成的。

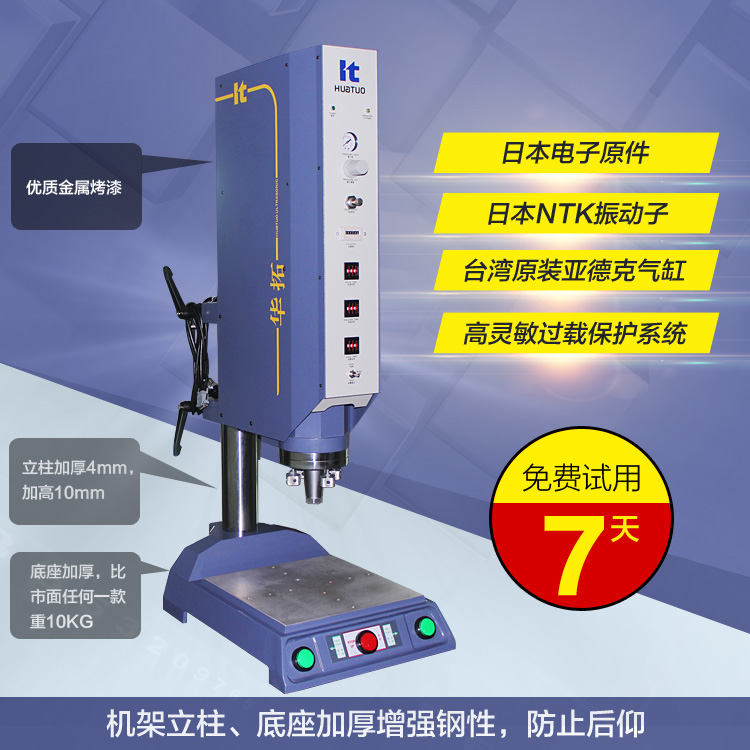

下面是华拓超声波熔接机各个功能详细介绍:
1:调整及压力表
工作压力之指示及调整压力用。
2:硬化时间设定
调整发振终了工作物熔接处冷却定型时间在0~9、99秒之范围。
3:声波调整
调整振动子系与发振回路之共振匹配,使转换效率达到理想。
4:计数器
记录工作循环次数,并配有归零压扣。
5:振幅表
显示声波空载或负载工作之振幅强弱。
6:输出电缆及插座
联接机体振动子系统与发振箱线路用。
7:频率指示
调试机器时做机器频率显示。
8:延迟时间设定
调整开始发振时间,在限制开关动作后0~9、99秒开始发振。
传动振动能量于工作物之上,使之熔接。
10:下降速度调整
调整合理适当之下降工作速度用。
11:控制电缆及插座
联接机体控制单元与发振箱自动控制回路用。
12:选择开关(自动/手动/声波检查)
自动或手动之选择,及作声波空载检视之按纽。
13:熔接位置视窗
检视正常超声波熔接时焊头压附工作物之状况。
14:电源开关及灯
电源开关之控制,及指示开路之信号。
15:声波出力调整纽
声波出力段数之设定用,1~2段为一般使用,3~4段为强力输出用。
16:保险丝座
电子线路之过载保护。
17:上升/下降缓冲调整
调整孔位于机台侧面可适当调整,使升降惯性适中。
18:接地螺母
电子回路之接地线连接用,漏电时之安全保障。
19:水平微调螺丝
调整此四支螺丝,可使
超声波模具头平均压附在工作物上。
20:声波过载灯
显示声波过载之不正常,需做声波调整,至过载灯不会显示为止。
21:最低点微调螺丝
在熔接熔化块,或外形尺寸需精确时使用可限制汽缸之下降。
